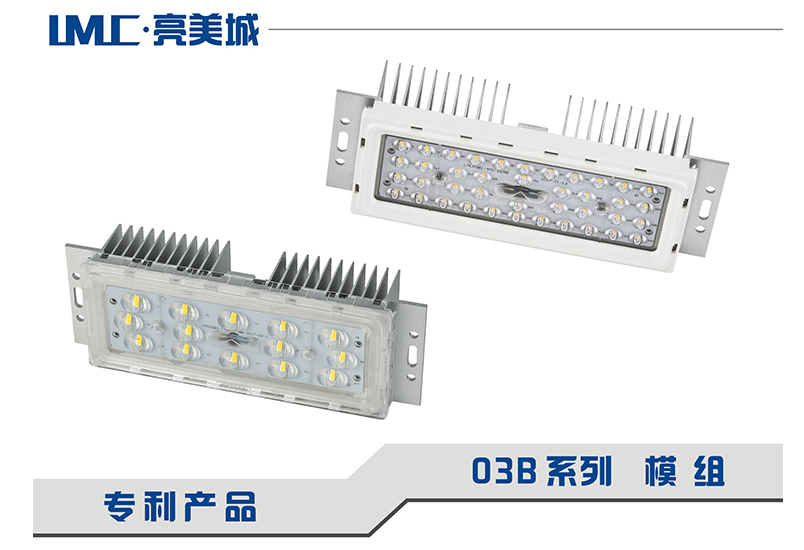

LED路燈模組產品價格的下降，既是市場發展的一大趨勢，也是市場的需求。自2015年以來，LED路燈模組價格下降速度之快、下降幅度之大都是前所未有的。LED路燈模組大幅度下調的價格，促使企業進一步追求節省成本的生產方法。

路燈企業也在這一輪又一輪的降價潮中，不斷調整這自身的生產方法，顛覆著產品舊有的結構與設計理念，從單體透鏡到花生米粒連體透鏡，從獨立的驅動到“去電源化”的線性驅動，在保證產品性能的同時，不斷減少產品生產工藝環節和用料，以節省生產成本。







就在兩年前，業內普遍認為，線性方案只適用于小功率產品上，因?yàn)檫@種方案將電源集成到PCB板上面，無法將熱量有效散發出去，會加速LED光衰，影響LED壽命。然而在成本這一原始驅動力的驅使下，僅僅兩年時間，線性方案就被應用到路燈模組上。那么，這種方案的散熱性能到底如何，是否能夠達到使用要求？產品的整體性能能否得到保證？









1、基礎參數





在市電下對產品基礎光電參數進行測試時，我們發現功率、功率因素、光通量與標稱比較接近，符合標準規定誤差±10%的規定。恒功率性能測試，分別在以下12種電壓下測量輸入功率(Ta： 25°C)。由測試數據可看出，在12種電壓下，輸入功率保持在28-31.8W之間波動，波動范圍約在-6.67%-6%，符合標準功率誤差±10%的要求。在電壓波動的情況下，輸入功率保持在一個比較恒定的狀態。特別是線性模組支持300V電壓下穩定工作，在我們以往的測試中沒有發現具備這一功能，是本模組的一大亮點。





2、浪涌測試



測試條件如下：

Temp. =21.6℃；R.H.= 54.7%；A.P.=100.8kPa

此次測試，采用的是產品標稱提供的6kv電壓進行測試，屬于非常規標準的測試。在測試過程中燈出現閃爍，測試結束后可自動恢復。順利通過浪涌6KV測試，消除了線性模組在路燈場合應用的擔憂。





3、配光測試





▼配光曲線



燈具發光為軸對稱配光，C0/180面為136.4度，C90/270面為63.3度，平均光束角為93.3度，結合空間等照度曲線，考察的是該燈具下10m到50m，距離34m的截面(C0平面)的照度分布情況。燈具配光曲線反映了燈具控制光分布的能力，根據配光曲線圖，設計師可以從一個燈具的配光曲線出發來設計、排列燈具，實現建筑師要求的照明效果。







▼統一眩光值UGR



依據CIE Pub.117計算， 2987lm光源光通要進行修正(8log(F/F0) = 3.8)。UGR用于度量照明裝置發出的光對人眼造成不舒適感主觀反應的心理參量，是光環境的重要指標。路燈的統一眩光值控制，對于駕駛者舒適度有著重要的影響。從測試數據看，這款產品的眩光值在22-33之間，滿足路燈對統一眩光值的使用要求。







▼燈具有效平均照度圖



有效平均照度圖，反應是燈具在相應角度內發出的光通量，也可以看出相應位置范圍內的照度值，照明設計師可根據此圖合理計算燈具安裝角度、分布以獲得符合不同路面下主干道、次干道要求的照度。







4、溫度測試



LED結溫直接影響其光衰和壽命，也是大家最為關心的一個問題。尤其是線性方案，此前不被看好，最重要的原因是擔心這種方案散熱滿足不了使用要求，會加劇LED的光衰和壽命。因此，此次測試，溫度也是我們最為關注的點之一。因條件所限，我們無法采用電壓測試法直接進行結溫測試，只能對LED各個部位的溫度進行布點測試，考察其整體的工作環境溫度，作為一個側面參考。此次樣品溫度測試，采用了標稱電壓的最低電壓、最高電壓，以及市電三種電壓進行測試。此次溫度測試，采用了熱電偶布點的測試方法。



兩年前，業內人士普遍認為線性方案只能在小功率范圍內應用，大功率產品采用線性方案，散熱問題無法解決。然而在降低成本這一力量的驅使下，這一難題已經被攻克。從此次樣品測試數據來推測，大功率線性模組的散熱能力已和常規產品保持在同等水平上，溫度較高的測試點，只有LED 1和LED 2兩個測試點。



關于這兩個測試點的溫度，一直以來存在一些爭議。一種比較常見的觀點是，芯片的溫度是最高的。然而，越來越多的實際測試案例表明，芯片膠體的溫度，明顯高于芯片內部溫度。因?yàn)樾酒ㄟ^(guò)基板鏈接到了散熱器，能夠及時把熱量散發出去，而芯片熱傳導傳至膠體的熱量，因?yàn)槟z體本身是熱的不良導體，反而遲遲無法散發出去，這導致膠體溫度遠遠高于其他測試點的溫度。





結語





從產品的測試數據來看，不管是光學性能、電氣性能還是散熱性能，都能夠滿足標準要求，各方面性能已和傳統的LED路燈到了同一水平。
